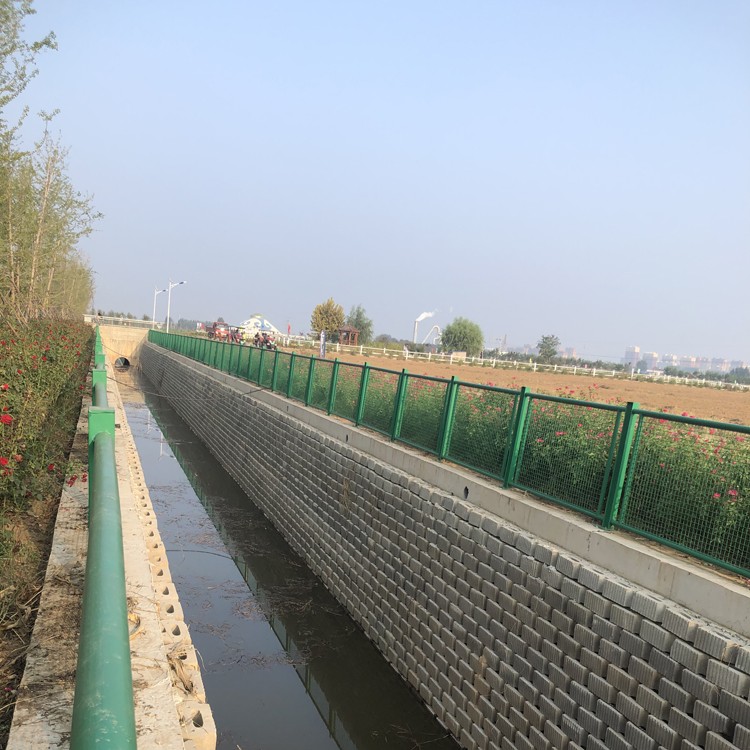

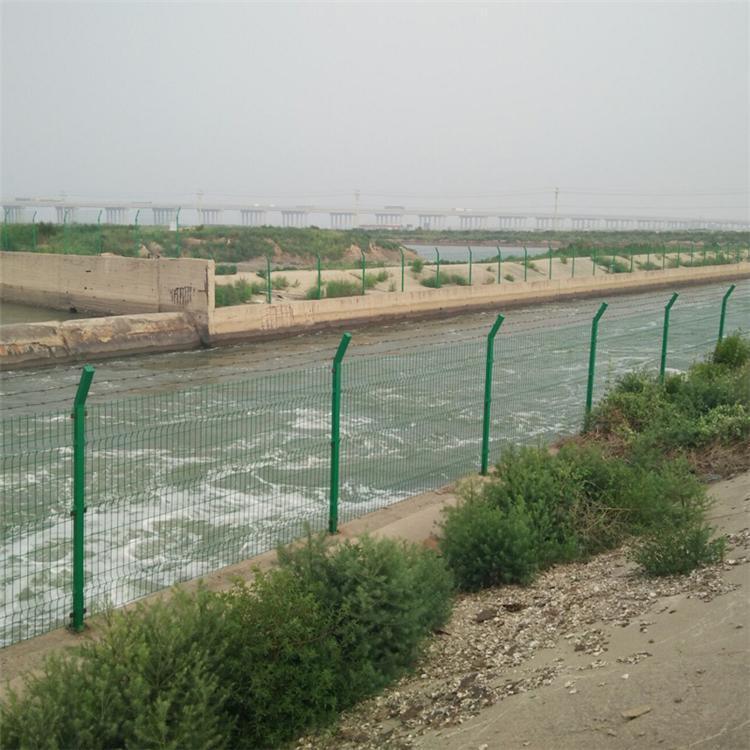

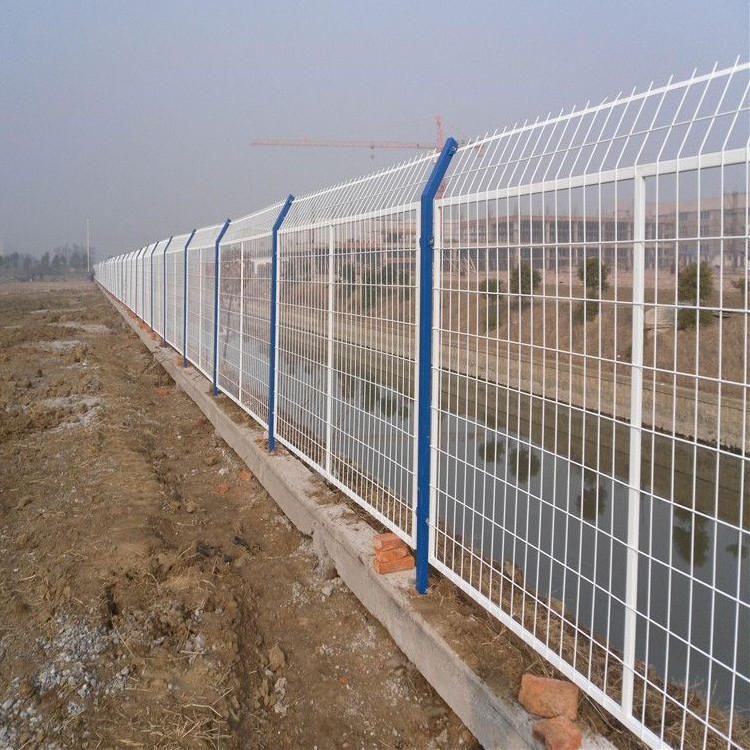

水源地一級保護區防護隔離網措施采用低碳鋼絲浸 塑隔離網+鋼管柱結構,浸塑隔離網浸塑后網絲直徑3.8mm ,網眼75mmx75mm,網高1.7m ;鋼管立柱采用φ50浸塑鋼管, 高2米(埋深750px) ;基礎采用(長x寬x高=300x 300x 600mm ) C25混凝土結構,鋼管柱間距為3m.

水源地防護隔離網施I方法以及注意事項:

1)施工放樣。根據設計文件中隔離設施的橫斷面位置、實際地形及 地物條件確定出控制立樣的位置,進行必要的場地清理,定出立柱中心線,

測量立柱的準確位置,做出標記。由于實際的征地邊界常呈現鋸齒形狀,在征地界以內,隔離網欄布設時做成弧形折線,弧形折線與鋸齒型征地界

的內側相切,增強其美觀性,以減少網片的異型定制,便于施I及安裝。

(2)測量各立柱基礎標高,保證安裝后隔離網欄頂面的平順和美觀。階梯狀設置段,測出臺階的高度以確定立柱的高度。

(3)在放樣和定位工作完成的基礎上,根據設計文件要求開挖基坑,開挖深度應符合設計要求。在特殊地質條件下,如堅硬的巖石

等,在保證不超出**征地線和設施布設整體美觀的前提下,允許對基坑位置做適當調整,對于巖石不可避兔的部位采用風鎬破碎開挖。基坑開

按到設計要求深度后,應將基底清理干凈,經檢驗合格后,方可進行下道工序。

(4)立柱基坑混凝土包括現場澆筑和預制埋設兩種施工方式,根據現場場地及進度要求采用?，F(xiàn)場澆筑,基坑底部先墊250px混凝土將立柱放入

坑內,正確就位,用臨時支撐進行固走,用靠尺測量立柱垂直度(允許誤差為3mm/m),用卷 尺量立柱標高(允許誤差士10mm)及立柱間距(允許誤差士20mm) ,在確認符合設計要求后,進行混凝土澆筑。立柱的埋設應分段進行:先埋設兩端的立柱,然后拉線埋設中間的立柱。控制立柱與中間立柱的平面投影在一條直線 上,不得出現參差不齊的現象。也可將立柱與混凝土基礎制成整體結構,現場直接安裝到位。在施I過程中均應嚴格檢查立樣就位后的垂直度和立樣高度,以保證網片的安裝質量和防護網安裝完畢后的整體美觀效果。對預制的混凝士立柱和基礎,在運輸及裝卸時應避免立柱折斷或毀壞邊角。裝車時堆放高度不宜超過5層。

(5)斜撐與立柱同時施I ,設置間距視實際地形及征地條件進行局部微調，混凝土基礎采用現場澆筑或預制均可。

(6)立柱及斜撐的標稱長度分許逞差為5mm/m立樣鋼管及斜撐魚鋼的寬度分許有3mm的正公差，彎曲度 不分許大千5mm/m ,網絲直徑允許誤差為-0.03mm~0.04mm.

(7)立柱基礎混凝士強度達設計強度的70%以后,方可進行網片安裝。立柱、隔離網片及斜撐的制造加工要求在工廠集中制作完成以保證加工制作的質量。網片安裝后要求網面平整,無明顯的叫八現象,框架與立柱連接牢固,框架整體平順美觀。

8)水源地防護隔離網的連接件按設計圖紙要求正確連接就位,并采用防盜螺栓擰緊固定。網片安裝完畢后，立柱 基礎周?chē)鶓?yīng)進行最后壓實處

(9)安裝完畢的隔離網欄,以大約1000m為一驗收單位,連續取10跨隔離網欄進行檢查驗收,按項目劃分的單元工程進行評定。立柱的垂直度用

測尺或水平尺測量,高度和間距用尺測量。 每批檢驗驗樣本以100根立柱為- 單位,檢驗頻率為1~2根。
